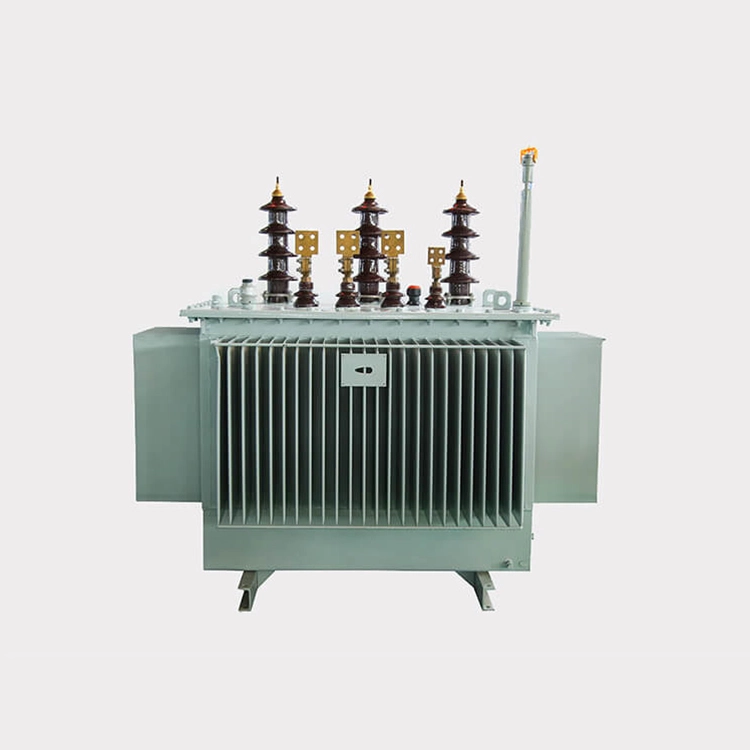

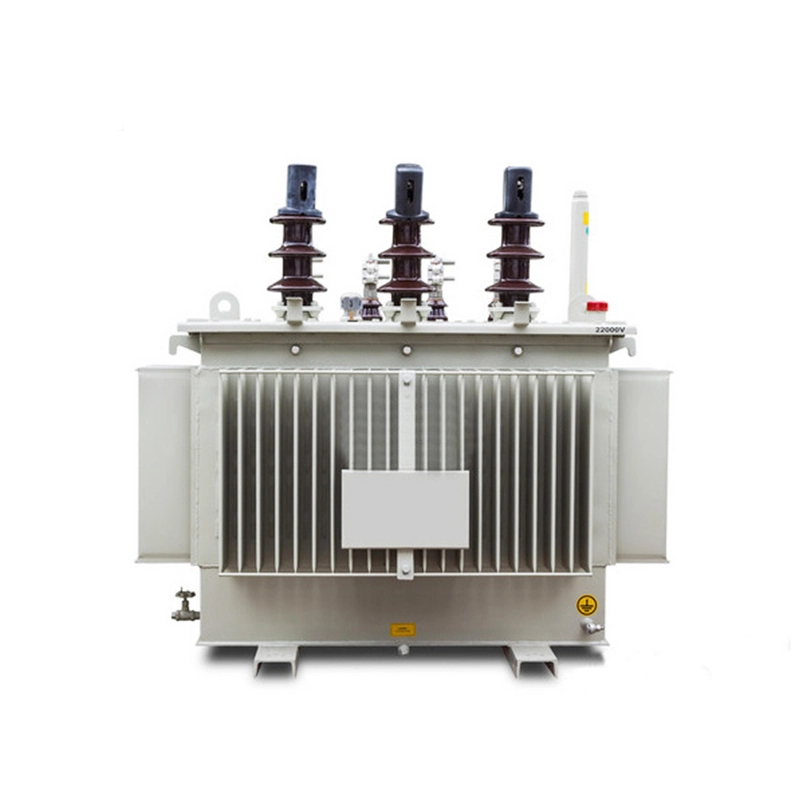

22kv - 400v 200kva teljesítmény transzformátor

A 22kv-tól 400v-ig terjedő 200kva-os teljesítménytranszformátor nélkülözhetetlen kulcsfontosságú elektromos berendezés az energiaátvitel és -elosztás területén. Az elektromágneses indukció elvén alapuló feszültségátalakítást és erőátvitelt valósít meg. A berendezés főként magból, tekercsekből, hőelvezető szerkezetből és biztonsági védőelemekből áll, stabil szerkezettel és megbízható működéssel.

A 22kv-tól 400v-ig terjedő 200kva-os teljesítménytranszformátor kiváló minőségű hidegen hengerelt orientált, nagy mágneses áteresztőképességű szilíciumacél lemezeket használ anyagként, és alkalmazza a 45°-os teljes lejtős, többlépcsős, progresszív laminálási eljárást, amely biztosítja, hogy nincs terhelésveszteség, terhelés nélküli áramerősség jelentősen csökken, és a zajszint is csökken.

A 22-400 V-os 200kva-s teljesítménytranszformátor kisfeszültségű tekercsénél, kivéve a kis kapacitású, rézhuzalt használó transzformátorokat, az általános szerkezet egy hengeres, rézfóliával feltekercselt; a nagyfeszültségű tekercs többrétegű hengeres szerkezetet vesz fel, papírral borított lapos vagy zománcozott vezetékekkel.

Ugyanennek a tekercselési technikának és a nagy sebességű tekercselőgépnek a használatával biztosítható, hogy a tekercselés feszültsége állandó maradjon, és a huzalköteg szorosan elrendezve legyen, ezáltal kiegyensúlyozott amper-fordulateloszlás, alacsony szivárgású mágneses tér, nagy mechanikai szilárdság és erős rövidzárlat elleni képesség.

Műszaki paraméter:

Jellemzők:

1. Nagy hatékonyság és energiatakarékosság

A 22kv-os 400v-os 200kva-os teljesítménytranszformátor átlagos üresjárati vesztesége 30%-kal csökken a GB/T6451 szabványhoz képest, az átlagos terhelési veszteség 25%-kal, az üzemeltetési költség pedig átlagosan 20%-kal csökken.

2. Nagy megbízhatóság

A 22kv-tól 400v-ig terjedő 200kva-os teljesítménytranszformátorok erős rövidzárlat elleni képességgel rendelkeznek, és a teljesen zárt szerkezeti kialakítás megakadályozza az oxigén és a nedvesség bejutását, lelassítja a szigetelés öregedését és meghosszabbítja az élettartamot.

3. Hosszú élettartam és karbantartásmentes működés

A normál használati idő alatt nincs szükség a transzformátorolaj cseréjére. A karbantartási költség alacsony, a tervezési élettartam pedig meghaladhatja a 20 évet.

K: Mi a 22kv-tól 400v-os 200kva-s teljesítménytranszformátor olajtartályának szerkezete és tömítési módja? Hogyan kezelik az üzemanyagtartály felületét?

V: Egy teljesen tömített szerkezetű (a tartály széle hegeszthető vagy csavarozható) hullámkarton olajtartályt alkalmaznak. A hullámlemezeket hidegen hengerelt acéllemezek összehajtogatásával alakítják ki, amelyek hőelvezetést és az olajtérfogat rugalmas alakváltozással történő beállítását végzik, és helyettesíthetik az olajtartályt. És ami a tömítési technológiát illeti, importált félfolyékony szilikont használnak 22kv-tól 400v-ig 200kva-ig terjedő transzformátor tömítőanyagaként, amely ellenáll a magas hőmérsékletnek, nem öregszik könnyen, és jó tömítőképességgel rendelkezik. Minden rögzítőelem önzáró, kilazulásgátló anyákat használ.

Ezenkívül az olajtartályt homokfúvással rozsdaeltávolítással és elektrosztatikus porszórással (például epoxigyanta vagy akrilgyanta bevonattal) kezelik, a festékréteg vastagsága meghaladja a 150 μm-t, amely korrózióállóságot, időjárásállóságot és öregedésgátló tulajdonságokat biztosít.
