80kva 3 fázisú Step Up teljesítménytranszformátorok 415V–11kV

A 415 voltos bemeneti feszültséggel és 11 kilovoltos kimeneti feszültséggel a 80 kva-os, 3 fázisú, 415 V-tól 11 kV-ig terjedő teljesítménytranszformátorok egy boost transzformátor. A Wenzhou Xifa Electric Power Equipment Co., Ltd. fejlett technológia és kiváló minőségű anyagok felhasználásával gyártja. A mag vékonyrétegű hengerelt szilícium acéllemez csökkentheti az energiaveszteséget. A tekercsek nagy tekercsszigetelésű rézhuzalokat használnak, ami biztosítja a megbízható teljesítményt és a hosszú élettartamot.

Kérdés küldése

termékleírás

A 80 kva-os 3 fázisú, 415 V-tól 11 kV-ig terjedő erősítő transzformátorok 415 V alacsony feszültségű váltóáramot kapnak a primer tekercsen keresztül. A mágneses mező koncentrálódik, és a primer tekercstől a szekunder tekercs felé irányul a laminált vasmagon keresztül, és viszonylag kis veszteséggel 11 kV nagyfeszültségű váltóáramot adnak ki.

A 80 kva-os, háromfázisú, 415 V-tól 11 kV-ig terjedő erősítő transzformátorok főként nagy távolságú energiaátvitelre, fotovoltaikus/szélenergia hálózati csatlakoztatására és ipari nagyfeszültségű tápellátásra használatosak. A gyakori típusok közé tartoznak az olajba merülő, réz tekercsek és a Dyn11 csatlakozás, amelyek megfelelnek az IEC 60076/GB 1094 szabványnak.

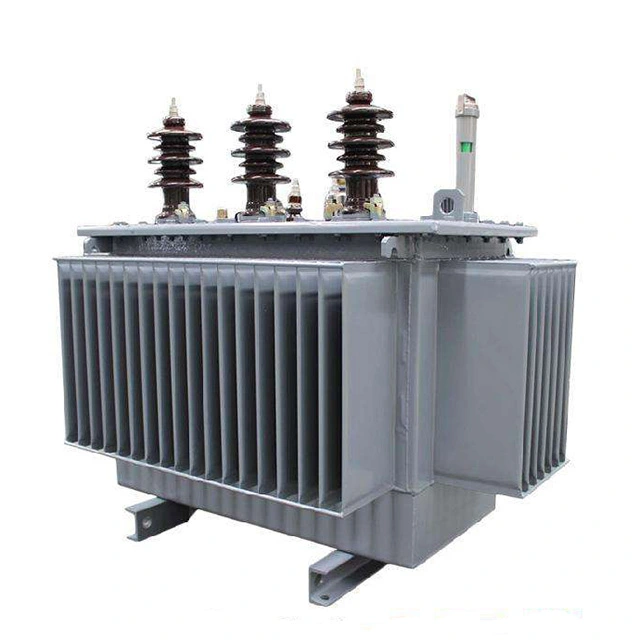

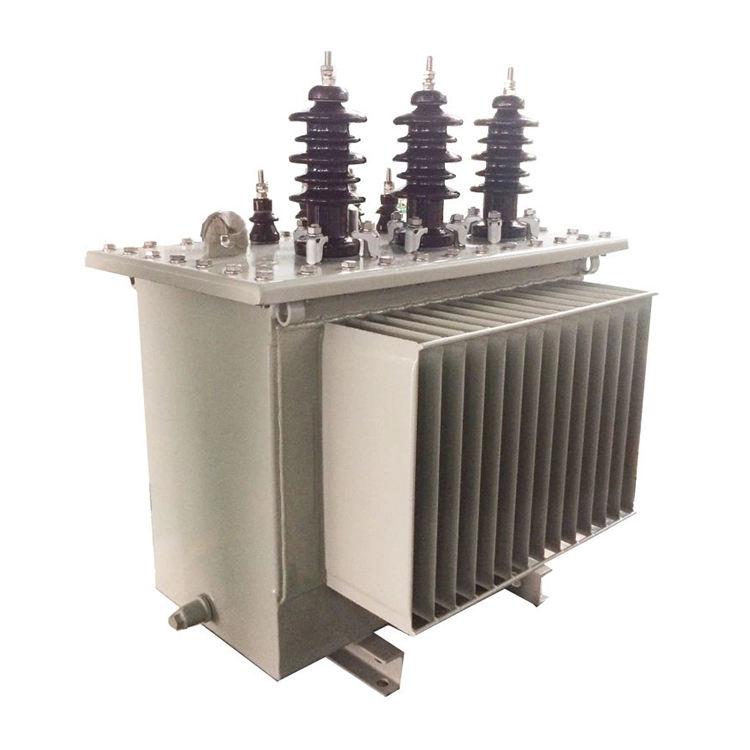

80kva 3 Phase Step Up Power Transformers 415v To 11kv

Műszaki paraméter:

Termék neve	80kva 3 fázisú erősítő transzformátorok 415V-tól 11kV-ig
Alacsony feszültség	415 V
Magas feszültség	11 kV
Uk	4%
Rendszerfrekvencia	50 Hz
Nyílt áramköri veszteség	0,18 kW
Terhelési veszteség	1,25 kW
Érintő tartomány	±2×2,5%
Alapanyag	Kiváló minőségű hidegen hengerelt orientált szilikon acéllemezek
Csatlakozási csoport	Dyn11 / Yy0

Milyen vizsgálatokat kell elvégezni a 80kva-os 3 fázisú, 415V-11kV-os erősítő transzformátorok működése során?

A transzformátor normál működésének biztosítása érdekében gyakran el kell végezni a következő vizsgálatokat:

(1) Hőmérséklet-teszt. Nagyon fontos, hogy a transzformátor üzemállapota normális-e és a hőmérsékleti szint. Az előírások szerint a felső réteg olaj hőmérséklete nem haladhatja meg a 85°C-ot (a hőmérsékletemelkedés nem haladhatja meg az 55°C-ot). Általában a transzformátorok speciális hőmérsékletmérő eszközökkel vannak felszerelve.

(2) Terhelési teszt. A 80 kva 3 fázisú, 415 V-ról 11 kV-ra fokozó teljesítménytranszformátorok kihasználtságának javítása és a teljesítményveszteség csökkentése érdekében meg kell határozni azt a tényleges tápegység kapacitást, amelyet a transzformátor működés közben elbír. A mérési munkákat általában az egyes szezonok villamosenergia-fogyasztási csúcsidőszakában végzik, és közvetlenül az ampermérőn lévő bilincs segítségével mérik. Az áramértéknek a transzformátor névleges áramának 70-80%-a kell legyen. Ha túllépi ezt a tartományt, az túlterhelést jelez, és azonnal be kell állítani.

(3) Feszültségvizsgálat. A feszültségváltozási tartománynak a névleges feszültség ±5%-án belül kell lennie. Ha túllépi ezt a tartományt, a fokozatkapcsolót kell használni a beállításhoz, hogy a feszültség a megadott tartományon belül legyen. Általában a szekunder tekercs kapocsfeszültségét és a végfelhasználó kapocsfeszültségét voltmérővel mérik.

(4) Szigetelési ellenállás vizsgálata. A 80kva-os, 3 fázisú, 415-11 kv-os erősítő transzformátorok normál üzemállapotban tartásához el kell végezni a szigetelési ellenállási tesztet a szigetelés elöregedésének és a balesetek elkerülése érdekében. A teszt során próbálja meg leállítani a transzformátor működését és megohmmérővel mérje meg a transzformátor szigetelési ellenállás értékét. A mért ellenállás nem lehet kevesebb, mint az előző mért érték 70%-a. A megohmméter kiválasztásakor az alacsony feszültségű tekercs 500 V-os feszültségszintet használhat.
