Kültéri transzformátor 10 Mva 33-6,6 Kv

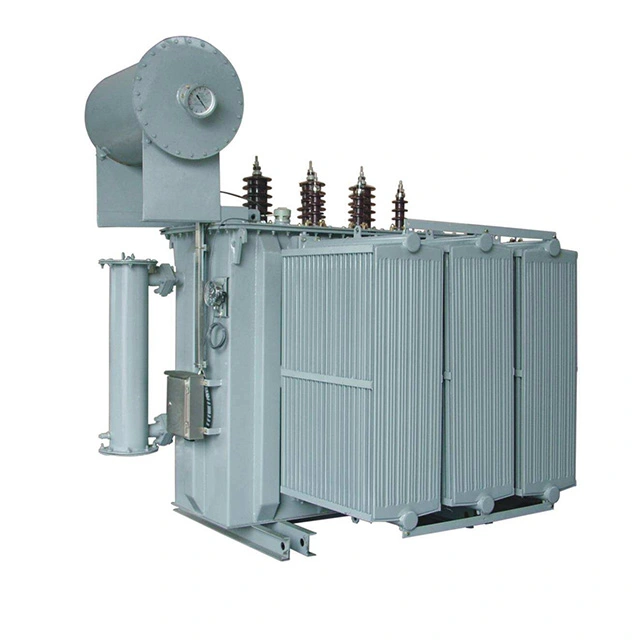

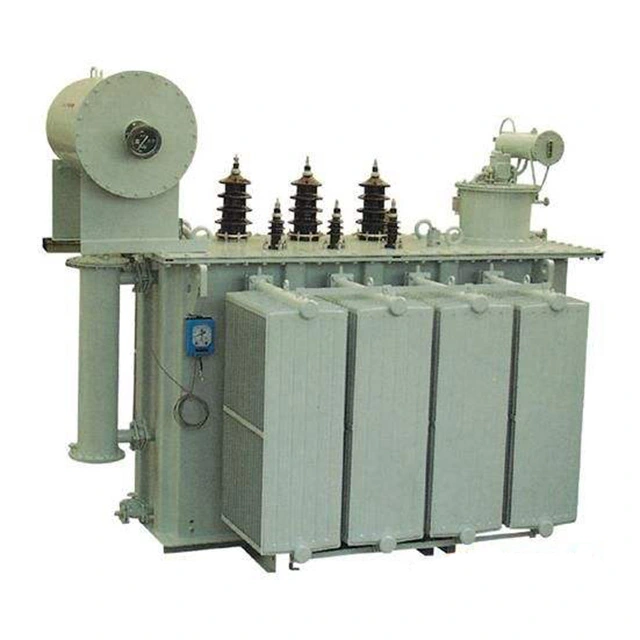

A 10 mva 33-6,6 kv-os kültéri transzformátor 10 mva kapacitással és 33-6,6 kv feszültségtartománysal egy kültéri transzformátor típus. Névleges feszültsége 10 mva, a nagyfeszültségű oldalon 33 kv, a kisfeszültségű oldalon 6,6 kv. Ez egy általános, közepes méretű transzformátor berendezés ipari és bányászati ​​vállalkozások, valamint ipari parkok számára, és teljes mértékben megfelel az IEC szabványoknak. Kültéri transzformátor 10 mva 33-6,6 kv főként tekercselés, vasmag és szigetelőolaj három részből áll.

A tekercsek a transzformátor elektromos részei. Általában szigetelt lapos rézhuzal vagy kerek rézhuzal tekercselésével készül egy tekercsformára. A tekercsek a 10 mva 33-6,6 kv kültéri erősáramú transzformátor vasmagos oszlopára vannak felszerelve. Az alacsony feszültségű tekercsek a belső rétegen vannak, a nagyfeszültségű tekercsek pedig a kisfeszültségű tekercsen kívül vannak felszerelve. A kisfeszültségű tekercsek és a vasmag, valamint a nagyfeszültségű tekercsek és a kisfeszültségű tekercsek között szigetelőanyagokat használnak, amelyekből hüvelyeket készítenek, amelyek elválasztják őket a szigetelés érdekében.

A vasmag a kültéri 10 mva 33-6,6 kv-os transzformátor fő mágneses útrésze. Általában 0,35 vagy 0,5 mm vastagságú és szigetelőfestékkel bevont, melegen hengerelt vagy hidegen hengerelt szilícium acéllemezek egymásra rakásával készül. A vasmag két részre oszlik: a vasmag oszlopra és a járomra. A vasmagos oszlop fel van szerelve tekercseléssel, a járom pedig a mágneses áramkör lezárására szolgál. A vasmag szerkezetének alapvető formái közé tartozik a szívtípus és a héjtípus.

Műszaki paraméter:

Melyek a 10 mva 33-6,6 kv kültéri transzformátorok különböző beépítési formái?

Az energetikában a kültéri transzformátorok telepítése főként kétféleképpen történik: oszlopra szerelt telepítés és földre szerelt telepítés. Nem számít, melyik módszert alkalmazzuk, a biztonság mindig az első. A transzformátor körül a legszembetűnőbb helyre fel kell függeszteni egy feltűnő figyelmeztető táblát, amely emlékezteti a járókelőket, hogy ne közelítsék meg.

A talajra szerelt 10 mva 33-6,6 kv kültéri transzformátorhoz legalább 1,7 méter magas védőkerítést kell körülírni, és elegendő biztonságos működési térnek kell lennie a kerítés és a transzformátor platformja között.

Az oszlopokra vagy tornyokra történő felszereléshez minden nagy- és kisfeszültségű vezetéknek szigetelt vezetéket kell használnia, és a kisfeszültségű részen is szabad gyűjtősínt kell használni. Minden felhasznált vas alkatrészt horganyzottnak kell lennie a rozsda és korrózió elkerülése érdekében.

Ha a telepítést a talajon végzik, az alap magassága általában 500 mm körül van beállítva. Ezt az alapot jellemzően téglából vagy öntött betonból készítik, majd a felületet 1:2 arányú cementhabarccsal simítják. Lapos acélt vagy csatornaacélt kell fektetni a felületre, hogy a transzformátor futópályájaként szolgáljon.

A szerelés során feltétlenül ügyelni kell arra, hogy a sínpálya vízszintes legyen, és a nyomtáv tökéletesen illeszkedjen a transzformátor keréknyomához a stabil működés érdekében.
