Háromfázisú S11 35kv 1000kva terhelési transzformátoron

A háromfázisú s11 35kv 1000kva terhelési transzformátor egyfajta energiatakarékos elosztó berendezés, amelyet a Wenzhou Xifa Electric Power Equipment Co., Ltd. tervezett és gyártott szigorúan a GB/T 6451 és GB 1094 nemzeti szabványoknak megfelelően. Ezt a terméket fejlett technológiával tervezték és gyártották. A háromfázisú s11 35kv 1000kva terhelésű transzformátor ésszerű felépítést, stabil teljesítményt, megbízható működést és figyelemre méltó energiamegtakarítási hatásokat jellemez. Széles körben alkalmazható városi és vidéki ipari és mezőgazdasági villamosenergia-hálózatokban, bányászati vállalkozásokban, valamint kis- és közepes méretű alállomásokon.

Kérdés küldése

termékleírás

A háromfázisú s11 35kv 1000kva terhelési transzformátor megfelel az IEC és a GB szabványok szabványainak. Ennek a terméknek a terhelés nélküli feszültségszabályozási tartománya 35±3*2,5% kV és 38,5±3*2,5% kV. Manuálisan, elektromosan vagy automatikusan állítható a feszültségszabályozási tartományon belül a primer oldalon lévő terhelés nélküli feszültségszabályozó kapcsolóval a kimeneti feszültség stabilitásának biztosítása érdekében. A 35 kV-os szinten 6300 kVA feletti transzformátoroknál a hajtogatott lemezes olajtartályok alkalmazása jelentősen növeli az olajtartály mechanikai szilárdságát, csökkenti a varratokat, javítja a transzformátor megjelenési minőségét, és jó gazdasági előnyökkel jár.

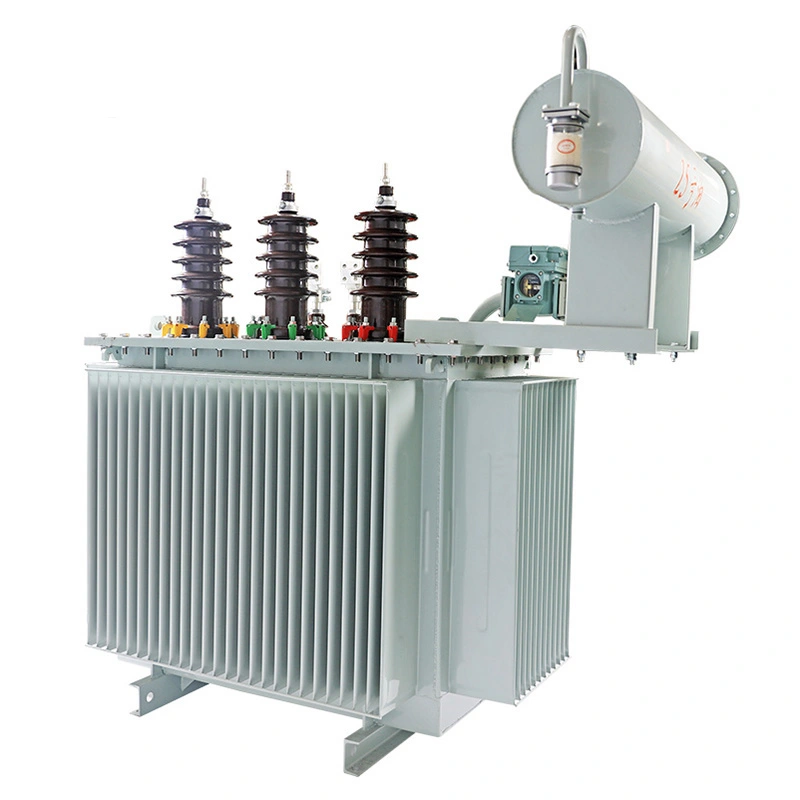

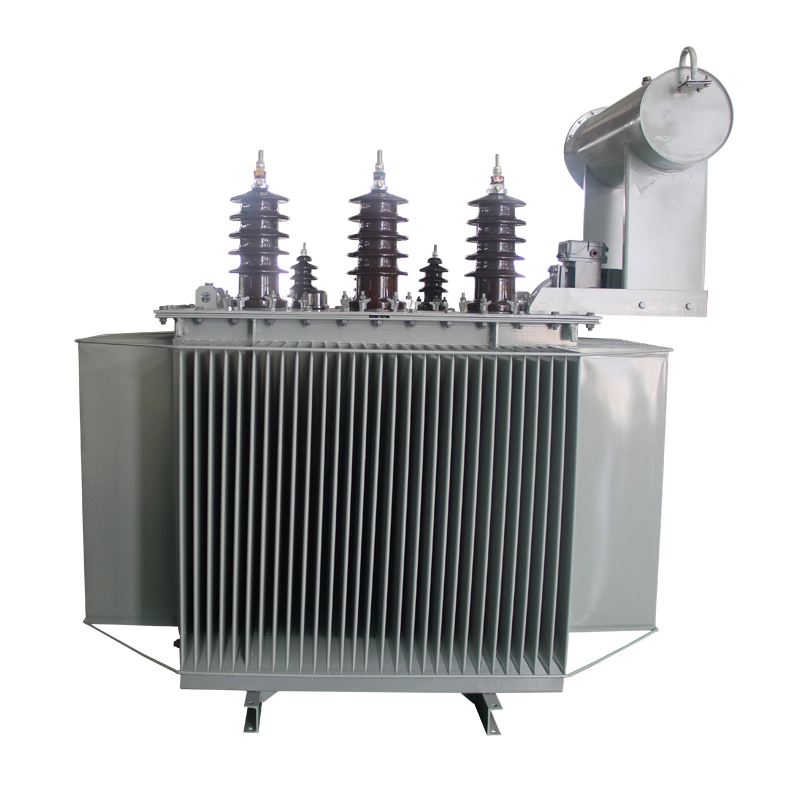

Three Phase S11 35kv 1000kva On Load Power Transformer

Műszaki paraméter:

Termék neve	Háromfázisú s11 35kv 1000kva terhelési teljesítmény transzformátoron
Névleges kapacitás	1000 kVA
Névleges feszültség (HV oldal)	35 kV / 38,5 kV
Névleges feszültség (LV oldal)	0,4 kV (400 V) / 6,3 kV / 10,5 kV (testreszabható)
Vektor csoport	Yd11 (HV Star / LV Delta, ajánlott) Yyn0 (opcionális 400 V LV-hez)
Névleges frekvencia	50 Hz
Ürességi veszteség	≤1,15 kW (GB/T 6451-enként)
Terhelési veszteség (75 ℃-on)	≤11,46 – 11,54 kW
Üresjárati áram	≤0,9% – 1,8% (normál érték ≤0,9%)
Rövidzárlati impedancia	6,5% (normál érték)
Szigetelési osztály	A osztály (olajjal merített)
Hűtési módszer	ONAN (Oil Natural Air Natural / Önhűtéses)
Védelmi fokozat	IP20, IP23 (Kültéri burkolat opcionális)

Jellemzők:

1.Az energiafogyasztás alacsony, és az energiatakarékos hatás figyelemre méltó. Nevezetesen, a terhelés nélküli veszteség jelentősen csökkent, átlagosan körülbelül 25%-kal alacsonyabb, mint a GB/T6451 nemzeti szabvány.

2. A mag kiváló minőségű hidegen hengerelt szilikon acéllemezekből készül. A hazai fejlesztésű keresztvágó vonal biztosítja, hogy a vágási sorja 0,02 mm-nél kisebb legyen. Az egész folyamat teljes kúpcsuklókat tartalmaz, nincs lyukasztás és nincs átfedés a jármák között. A magoszlopok egymásra vannak rakva és össze vannak kötve, így kompakt, lapos és szilárd egészet alkotnak. Ez hatékonyan csökkenti a transzformátor terhelés nélküli veszteségét, terhelés nélküli áramát és zaját.

3. A háromfázisú s11 35kv 1000kva terhelési teljesítménytranszformátor tekercsek nagy tisztaságú oxigénmentes rézből készülnek, ami hatékonyan csökkenti a rézveszteséget. A tekercspárnák és a tartórudak sarkai lekerekítettek, ami egyenletes elektromos mezőt és nagyobb megbízhatóságot eredményez. A belső tekercstartó meg van erősítve, hogy növelje a stabilitást és megakadályozza az instabilitást és a deformációt.

4. A tartály fala egyetlen darab acéllemezből készül. Egy nagy présgéppel hullámos szerkezetűvé alakítják, ami csökkenti a hegesztések számát, növeli a mechanikai szilárdságot, kiterjeszti a hőelnyelő területet, javítja a hőelvezetési hatást, ugyanakkor a hullámos tartályfal elkerüli a hanghullámok síkbeli visszaverődését, ezáltal csökkenti a zajt. A háromfázisú s11 35kv 1000kva terhelésű transzformátor összességében gyönyörű és egyszerű.

5. A kapszula típusú olajtartályt alkalmazzák, amely hatékonyan lassítja a transzformátorolaj öregedési folyamatát; a mutató típusú olajszintmérő megakadályozhatja a hamis olajszint előfordulását, és megoldhatja a transzformátorolaj fény okozta öregedésének problémáját; a gázgyűjtő berendezéssel ellátott gázrelé kényelmes karbantartáshoz és üzemeltetéshez.

6. A háromfázisú s11 35kv 1000kva terhelési transzformátor olajtartály tömítő részén speciális megmunkálás történik, és a tartály teljes testét festékkel permetezzük az éles sarkok, sorja és a feldolgozás során keletkező hegesztési salak eltávolítására, valamint a festék tapadásának javítására.
