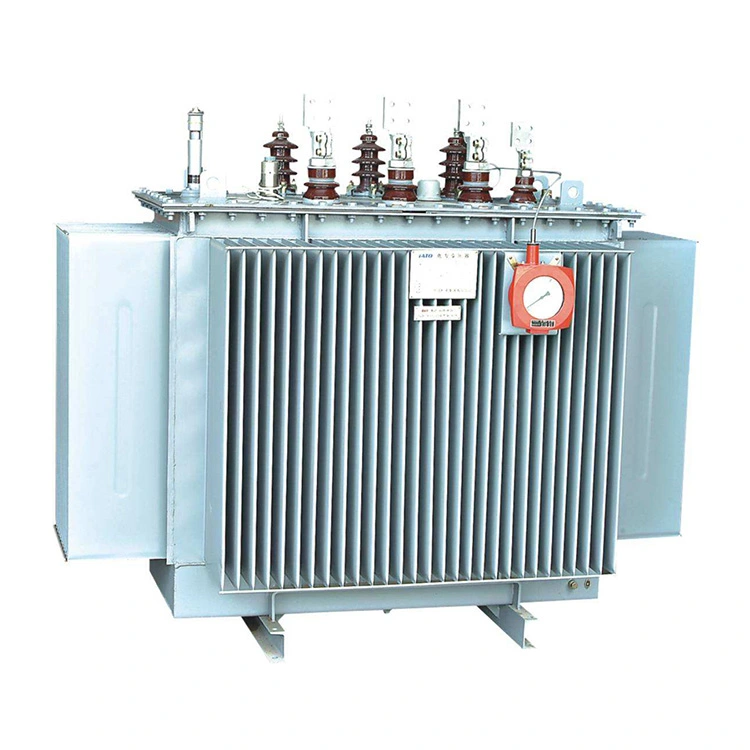

1000kva elosztó teljesítmény transzformátor 11-33kv

A Wenzhou XiFa Electric Power Equipment Co. által gyártott 1000 kva 11-33 kv elosztó transzformátort kifejezetten úgy tervezték, hogy megfeleljen a nagyfeszültségű áramátvitel követelményeinek az elektromos hálózatban, a saját tulajdonú erőművek feszültségnövelése, valamint az ipari és bányászati területeken az energiaátvitel. A nagy mágneses vezetőképességű szilícium acél magok és tiszta réz tekercsek használatával az 1000 kva-os 11-33 kv elosztó transzformátor alacsony veszteséggel, stabil feszültségkimenettel, erős terhelési kiegyensúlyozatlansággal és megbízható működéssel rendelkezik. Ezen túlmenően támogatjuk a nagy volumenű megrendeléseket, és rövidebb időn belül ki tudjuk szállítani a termékeket. Üdvözöljük a hazai és külföldi ügyfeleket, hogy látogassanak el gyárunkba!

Kérdés küldése

termékleírás

Az 1000 kva-os 11–33 kv-os elosztó teljesítménytranszformátor kulcsfontosságú középfeszültségű elektromos berendezés, amelyet az IEC 60076 és a GB 1094 szabványok szerint gyártottak. A 11 kV-os bemeneti teljesítményt 33 kV-os kimenetre alakítja át, megvalósítva az energiaátvitelt a feszültségszintek között, széles körben használják ipari parkokban, erőművekben, vidéki hálózatfejlesztésben és nagy ipari vállalkozásokban.

Az YNd11 vektorcsoport, a CRGO szilíciumacél mag és a tiszta réz tekercsek alkalmazása, az 1000 kva elosztó 11–33 kV-os transzformátor alacsony energiafogyasztással, erős túlterhelési kapacitással és stabil teljesítménnyel rendelkezik. A ±2×2,5%-os terhelés nélküli feszültségszabályozással stabil teljesítményt biztosít, hermetikusan zárt szerkezete pedig beltéri és kültéri telepítéshez is alkalmas, megbízható tápellátást biztosítva különféle forgatókönyvekhez.

Az 1000 kva-os 11–33 kv-os elosztó transzformátort főként középfeszültségű elektromos hálózatok feszültségnövelő forgatókönyveiben használják.

Konkrét alkalmazási területei a következők:

1.Ipari parkok, ipari és bányászati nagyvállalkozások: A saját erőműveik által megtermelt vagy az elektromos hálózatról nyert 11 kv-os teljesítményt 33 kv-os nagyfeszültségű teljesítményre alakítani belső erőátvitelre és nagy berendezések áramellátására.

2. Erőművek és alállomások: A generátorok által termelt kisfeszültségű teljesítmény 33 kv-os nagyfeszültségűvé alakítására és a középfeszültségű elektromos hálózatra történő rákötésére szolgáló generátoregységek feszültségfokozó berendezése.

3. Vidéki villamosenergia-hálózat korszerűsítése: Növelje a vidéki villamosenergia-hálózat feszültségszintjét, csökkentse az átviteli veszteségeket, és biztosítsa a vidéki áramellátás stabilitását.

4. Nagy építkezések és ideiglenes áramellátási projektek: Stabil 33 kv-os nagyfeszültségű teljesítmény biztosítása nagy építőipari gépek és ideiglenes áramellátó rendszerek számára.

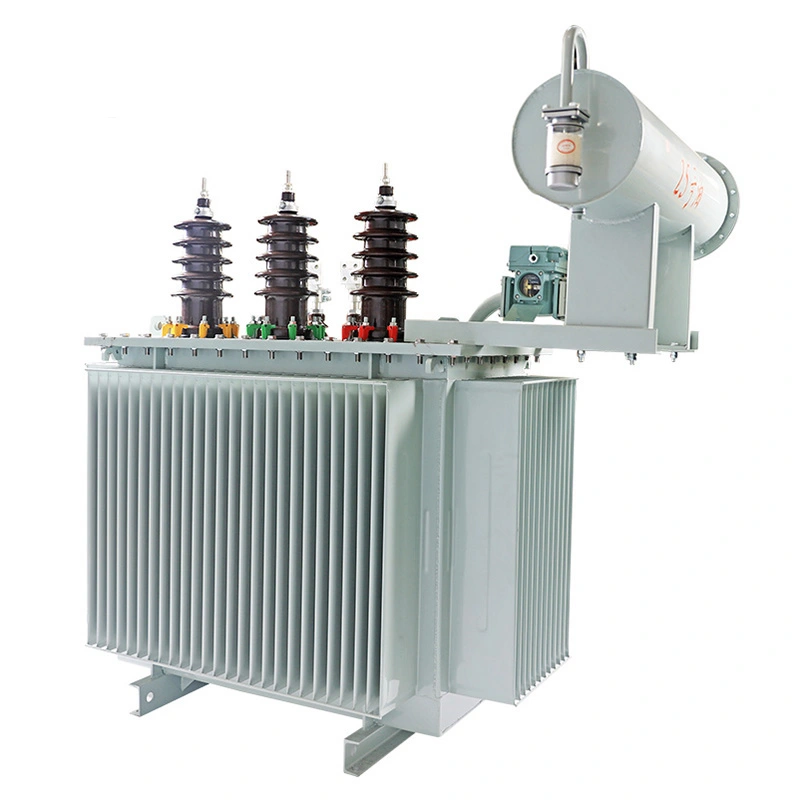

1000kva Distribution Power Transformer 11 To 33kv

Műszaki paraméter:

Elem neve	1000kva elosztó teljesítmény transzformátor 11-33kv
Névleges kapacitás	1000 kVA
Névleges feszültség arány	11kV / 33KV
Névleges frekvencia	50 Hz
Vektor csoport	YNd11
Hűtési módszer	ONAN
Feszültségszabályozási módszer	NLTC
Koppintson a Tartomány elemre	±2×2,5%
Rövidzárlati impedancia (Egyesült Királyság)	6,5% (75 ℃)
Nincs terhelési veszteség (P₀)	S11: ≤1200W; S13: ≤800W
Terhelési veszteség (Pₖ, 75℃)	S11: ≤8500 W; S13: ≤7200W
Nincs terhelési áram (I₀)	≤1,0%
Feszültségszabályozási sebesség	≤3,0%

K: Melyek a transzformátorolaj karbantartási szabványai? Mikor van szükség olajpótlásra vagy cserére?

V: Ez az 1000 kva-os elosztó 11-33 kv-os transzformátor teljesen zárt szerkezetet fogad el. Normál üzemben, olajszivárgás nélkül, nincs szükség gyakori olajpótlásra.

Karbantartási irányelvek: 1-2 évente vegyen mintát a transzformátorolaj teszteléséhez, és ellenőrizze a letörési feszültséget, a nedvességtartalmat és a savértéket. Ha az olajszint a szabványos skála alatt van, az olaj színe sötét és zavaros, a nedvességtartalom meghaladja a szabványt, vagy a szigetelési szilárdság csökken, időben olajpótlásra vagy teljes olajcserére van szükség. Szigorúan tilos különböző márkájú vagy különböző gyártók transzformátorolajait keverni. Az olajcsere után alapos kifújásra van szükség, hogy elkerüljük az olajban lévő légbuborékok okozta helyi kibocsátási hibákat.

K: Mi a szabványos rövidzárlati impedancia értékkészlete az 1000 kva-os elosztó teljesítménytranszformátornak 11–33 kv között? Mi ennek a beállításnak a jelentősége?

V: A szabványos rövidzárlati impedancia 6,5%-ra van beállítva. Ez az érték a nemzeti szabvány és az IEC-szabvány beállítása az 1000 kva-os elosztó teljesítménytranszformátor 11-33 kv-os szintjére. Nem módosítható önkényesen.

A mag tervezési jelentősége a következőkben rejlik: Először is, hatékonyan korlátozza a rövidzárlati áram csúcsértékét a hálózati rövidzárlati hibák során, csökkenti a rövidzárlati elektromotoros erő hatását a transzformátor tekercseire és magjára, és elkerüli az olyan jelentős hibákat, mint a tekercs deformációja és a mag sérülése; Másodszor, illeszkedik a középfeszültségű hálózat rövidzárlati kapacitásához, biztosítja a fel- és lefelé irányuló kapcsolóberendezések és relévédelmi eszközök beállításainak pontos összehangolását, megakadályozza a hibák túlzott kioldását, és garantálja a teljes középfeszültségű elosztórendszer stabilitását; Harmadszor, szabályozza az 1000 kva-os elosztó táptranszformátor 11–33 kv feszültségbeállítási sebességét, elkerüli a túlzott feszültségeltérést a terhelés ingadozása során, és biztosítja, hogy a tápegység minősége megfeleljen a szabványoknak.
